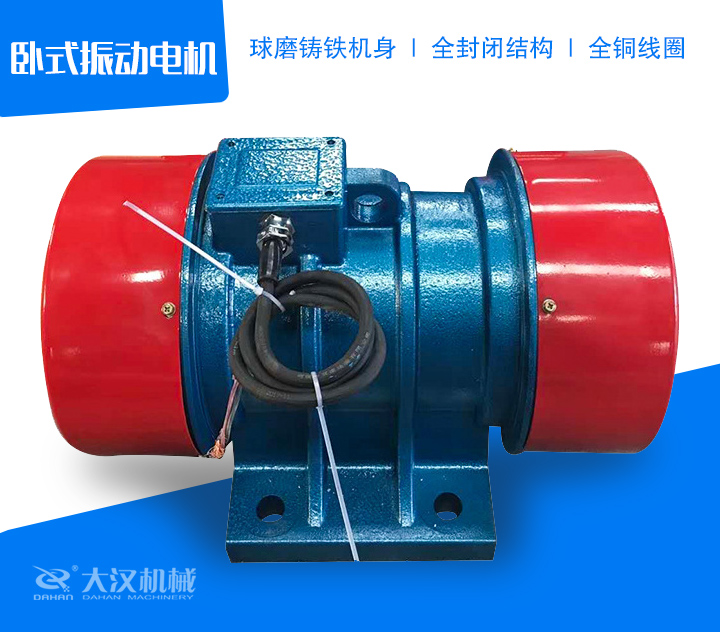

YZU系列臥式振動電機視頻

YZU系列振動源三相異步電動機（簡稱臥式振動電機/臥式電機）YZU振動電機為機座聯體電機，穩固性能優于普通振動電機，是振動篩分機、振動給料機、振動落砂機、振動放礦機等各種振動機械的通用激振源，以其優良的性能廣泛用于煤炭、冶金、礦山、電力、糧食、化工、鑄造、水泥、港口等行業。臥式振動電機除了可以應用與一般振動機械外，還可以組合多種振動形式。如：平旋型，渦旋型，搖動振動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。

產品細節

產品特點

1.激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低。

2.因?yàn)檎駝?dòng)電機是強阻型振動而不是共振,所以有穩定的振幅。

3.振動頻率范圍大。電磁式激振器的振動頻率是固定的,一般等于電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整,并且能按照不同的通途任意選擇振動頻率和振幅。

4.受電源波動的影響小,電磁式激振器會由于電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小。

5.多機組合,可實現自同步能完成不同工藝要求。

6.可根據振動電機的安裝方式改變激振力的方向。

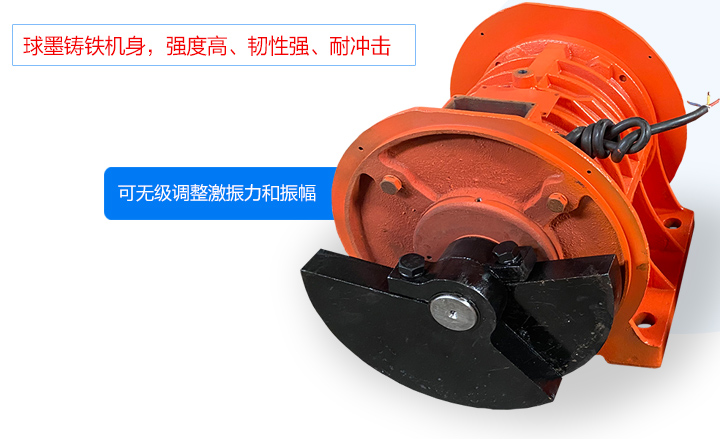

7.只須調整偏心塊的夾角,就可無級調整激振力和振幅。

8.維護保養簡單,由于不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承。

9.規格齊全,能滿足各類振動機械的工作需要。

工作原理

YZU系列振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。

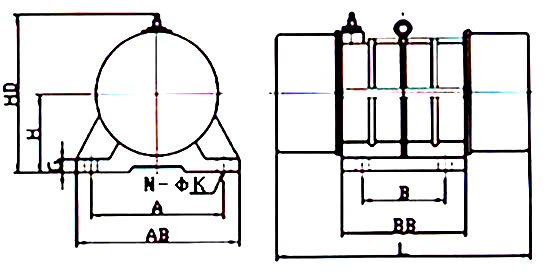

結構參數表

型號	激振力 (KN)	功率	電流（A)	振頻(r/min)	安裝尺寸										重量（Kg)
					E	F	G	H	I	L	M	N	n	φd
YZU-1.5-2	1.5	0.12	0.36	3000	130	80	19	80	200	240	164	118	4	12	13
YZU-2.5-2	2.5	0.22	0.66		130	80	19	80	200	240	164	118	4	12	14
YZU-3-2	3	0.25	0.75		150	90	21	90	220	250	185	124	4	14	20
YZU-5-2	5	0.37	1.11		150	90	21	90	220	270	185	124	4	14	21
YZU-10-2	10	0.75	2.25		180	110	27	112	238	335	225	155	4	18	31
YZU-15-2	15	1.1	3.3		220	140	32	125	265	370	272	190	4	22	47
YZU-20-2	20	1.5	4.5		260	150	40	140	320	452	344	234	4	26	68
YZU-30-2	30	2.2	6.6		310	170	57	170	365	505	400	270	4	33	107
YZU-50-2	50	3.7	11.1		350	220	52	200	425	600	450	313	4	39	210
YZU-1.0-4	1	0.09	0.27	1500	130	80	19	80	200	245	164	118	4	12	13
YZU-1.5-4	1.5	0.12	0.36		130	80	19	80	200	240	164	118	4	12	16
YZU-3-4	3	0.18	0.54		150	90	21	90	220	260	185	124	4	14	22
YZU-5-4	5	0.25	0.75		180	110	27	112	238	335	225	155	4	18	32
YZU-10-4	10	0.55	1.65		220	140	32	125	265	370	272	190	4	22	49
YZU-15-4	15	0.75	2.25		260	150	42	140	320	452	344	234	4	26	76
YZU-20-4	20	1.1	3.3		260	150	42	140	320	452	344	234	4	26	82
YZU-30-4	30	1.5	4.5		310	170	57	170	365	505	400	270	4	33	117
YZU-50-4	50	2.2	6.6		350	220	33	190	425	600	450	313	4	33	219
YZU-75-4	75	3.7	11.1		380	250	35	220	500	670	480	350	4	39	360
YZU-1.5-6	1.5	0.12	0.36	1000	150	90	21	90	220	270	185	124	4	14	22
YZU-3-6	3	0.25	0.75		180	110	27	112	238	335	225	155	4	18	35
YZU-5-6	5	0.37	1.11		220	140	32	125	265	370	272	190	4	22	50
YZU-10-6	10	0.75	2.25		260	150	42	140	320	452	344	234	4	26	82
YZU-15-6	15	1.1	3.3		310	170	57	170	365	505	400	270	4	33	125
YZU-20-6	20	1.5	4.5		310	170	57	170	365	505	400	270	4	33	130
YZU-30-6	30	2.2	6.6		350	220	33	190	425	600	450	313	4	39	190
YZU-40-6	40	3	9		350	220	35	190	425	600	450	313	4	39	190
YZU-50-6	50	3.7	11.1		380	250	35	210	465	670	480	350	4	45	300
YZU-75-6	75	5.5	16.5		440	250	35	220	500	730	480	350	4	45	400
YZU-100-6	100	7.5	22.5		440	280	40	240	550	750	570	450	4	45	420
YZU-125-6	125	8.5	25.5		440	280	40	240	550	750	570	450	4

產品對比

YZU系列臥式振動電機選型須知

一、根據振動電機生產要求、振動篩種類確定電機振次及雙振幅

1、2級：振次為(N=2870r/min)，振幅為(S=2-4mm)，可用于高頻振動篩、振動平臺等設備。

2、4級：振次為(N=1460r/min)，振幅為(S=4-8mm)，可用于、輕型直線篩、旋振篩等設備。

3、6級：其振次為(N=980r/min)，振幅為(S=8-12mm)，可用于礦用振動篩等重型篩分或輸送設備。

二、確定需要的激振力

根據振動機械本身的結構，得出參振重量G（kg），并計算出所需的振動力Fm（N），即可得到電機型號。

激振力:Fm=G/g×r×ω2

G：偏心塊質量，g：重力加速度，r：偏心塊質心與回轉軸的距離，ω：電機旋轉角頻率

電機級數	二級電機	四級電機	六級電機	八級電機
振頻r/min	3000	1500	1000	750

電機級數	二級電機	四級電機	六級電機	八級電機
振頻r/min	2-4	4-8	8-12	12-16

YZU系列臥式振動電機偏心塊如何調整

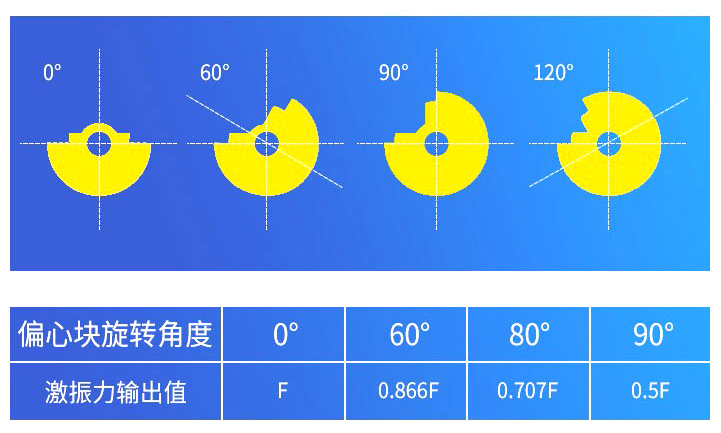

YZU系列臥式振動電機每端有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0度，這時候的激振力為振動電機的額定激振力F，不同夾角的額定激振力F的變化如下圖所示：

需要特別注意的是：調節激振力時，要將振動電機兩端上的可調偏心塊向同一方向調整為相同的角度，否則振動電機會產生巨大的錯向激振力，損傷電機的機械性能，嚴重時會引起電機燒毀。

YZU系列臥式振動電機安裝方法

1、卸下兩端防護罩，旋松兩端可調偏心塊壓緊螺栓；

2、同步調節兩端可調偏心塊和固定偏心塊間的夾角，使所需激振力刻度線對準軸端的基準線；

3、旋緊偏心塊壓緊螺栓，安裝防護罩；

4、查電源，看是否缺相，并空載運行5分鐘;

5、用500伏兆歐表測量絕緣電阻，其值不應低于0.5兆歐；

6、振動電機地腳孔的安裝：電機的四個、六個或八個底腳螺栓應根據孔徑選用相應不低于8.8級的高強度螺栓，螺栓長度根據用戶安裝情況確定，試運轉10~20分鐘后，檢查螺栓擰緊力距，必要時應再次擰緊。

注意事項：安裝臥式振動電機的時候，要嚴格的按照要求來安裝，一般都是水平安裝的，如果不能水平安裝，要聯系廠家咨詢一下安裝的角度范圍，一般來說是不能超過10度的，按照要求安裝才能保證它的使用效果。

產品發貨

售后服務

1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2.質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。
